提供最佳技术方案
为您的风塔生产
技术理念
最大化您的效率
从单机到整线
携手HAEUSLER
新板入库验收
板材喷砂处理
检验
板材切割及边缘处理
辅助工装标记
四辊卷板机筒体滚圆、定位焊及校圆
双丝至四丝埋弧焊站纵缝内外焊接
焊缝检验与放行
筒节法兰组装、定位焊及埋弧焊
窄间隙焊道制备与埋弧焊
焊道机加工、喷涂
分段部件检验
分段部件喷砂处理
分段部件喷涂干燥
内置件检验与组装
最终检验与放行
卷制技术特性
为风塔生产提供创新
了解更多关于HAEUSLER技术信息.
HAEUSLER 锥筒校圆
唯一能进行锥筒校圆的设备
通过倾斜所有三个工作辊，可以将锥筒稳定地放置在设备上，对锥筒进行持续稳定的校圆。 锥筒也可以在没有调节机械手的情况下进行校圆。 调节机械手和上支撑装置确保了在设备上定位焊接锥筒的时间节省。
HAEUSLER
品牌EVO系列
卷板机
根据具体应用需求，不同的卷板机可作为各类附加辅助工装的基础平台。
上支撑装置-风塔专业
支撑大直径工件的卷制.
激光测量系统
用于校圆后圆度公差的快速检测与校圆结果记录。
侧支撑装置-风塔专业
借助安装在侧支撑上的机械手，对卷制工件进行最佳定位。
卷板机
根据具体应用需求，不同的卷板机可作为各类附加辅助工装的基础平台。

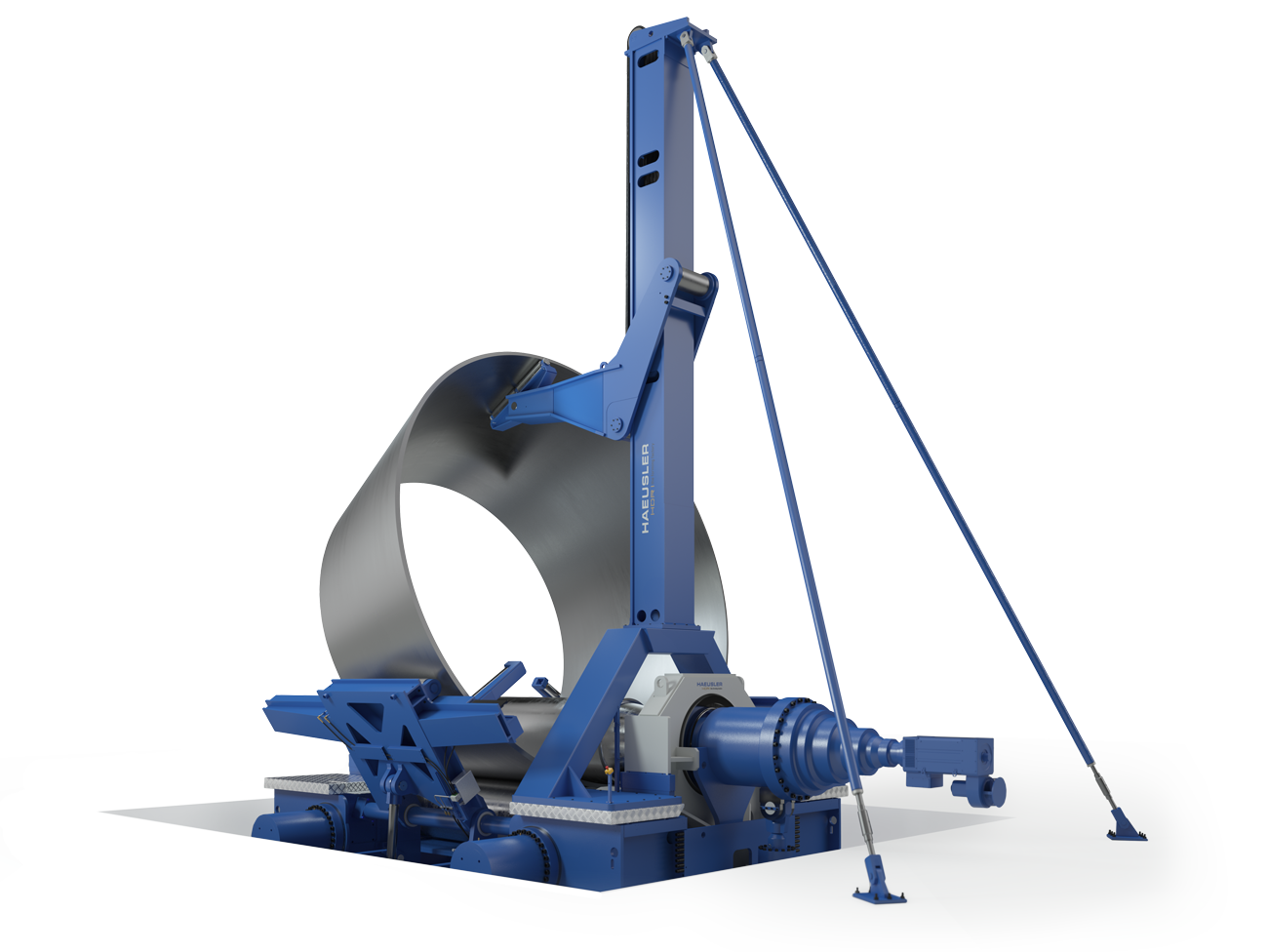

HAEUSLER品牌HDR系列三辊卷板机
动力强大，反应灵敏
完美的卷制结果
通过采用享有专利、四个尺寸完全一致的上辊油缸，令设备的布置达到完美对称及平衡的状态，这是保障最佳卷制结果的重要基石。
极高的卷制精度
相较于其他供应商，HAEUSLER设备导轨行程增加一倍以上。超长的导轨行程可保证最佳的卷制精度、长期运行的稳定性，并将磨损降至最低。
最优的工作辊材质
HAEUSLER的卷板机只采用最匹配的工作辊材质，它经由我司长期合作伙伴精心锻造，整体调至热处理后进行精细加工，从而确保锻造过程中的性能得以最佳地延续到成品工作辊上。对于我们的客户来说，这意味着最长的使用寿命。
最高的扭矩配置
通过使用超大扭矩的工作辊驱动系统，令用户可在很少的几个道次内完成产品的加工，从而提高了设备的生产效率。此外，所有旋转驱动装置均配有快速反应的制动系统，以确保设备精准和安全的运行。
上支撑装置
支撑大直径工件的卷制。
轻松的维护
设备的所有主油缸只需简单的步骤即可打开，令维护工作轻松而便捷。
侧支撑装置
得益于安装在侧支撑上的机械手，对卷制工件进行最佳定位。
简便的操控
触摸显示屏上的中文菜单导航直观明了，数控系统在操作过程中主动提供支持。所有卷制相关数据都显示在控制屏上，便于调节。

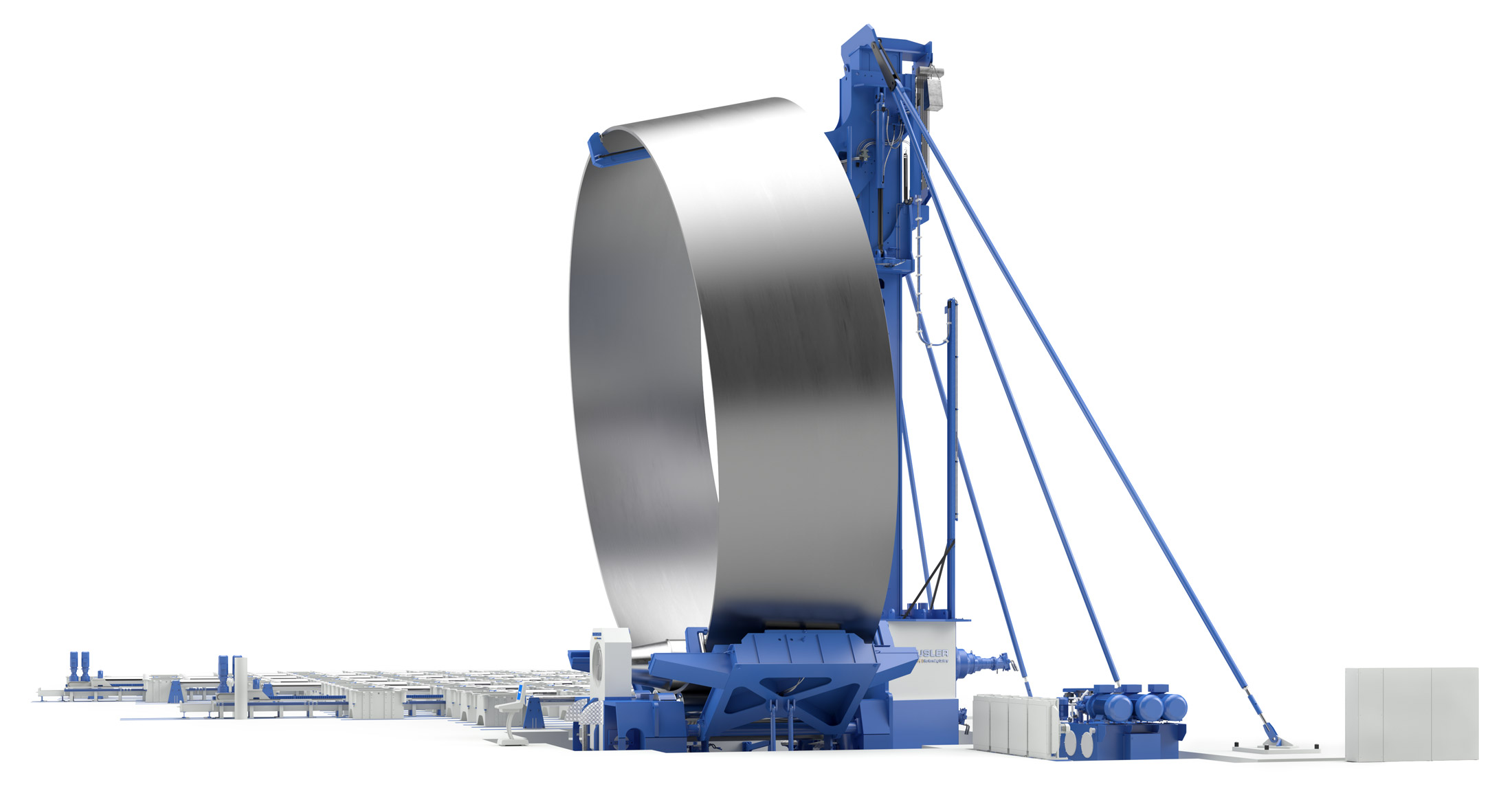

HAEUSLER品牌VRM系列四辊卷板机
除其他外，VRM还确保了海上风车生产的最佳结果。它能够在几乎全自动的过程中弯曲直径特别大的零件。使用HAEUSLER使您的海上风车生产更高效。 该VRM系列同样可确保在海上风塔等产品的生产中取得最佳成形质量。它可用几乎全自动的程序完成大直径筒节的卷制。使用HAEUSLER（豪斯乐）设备令您海上风塔的生产更加高效。

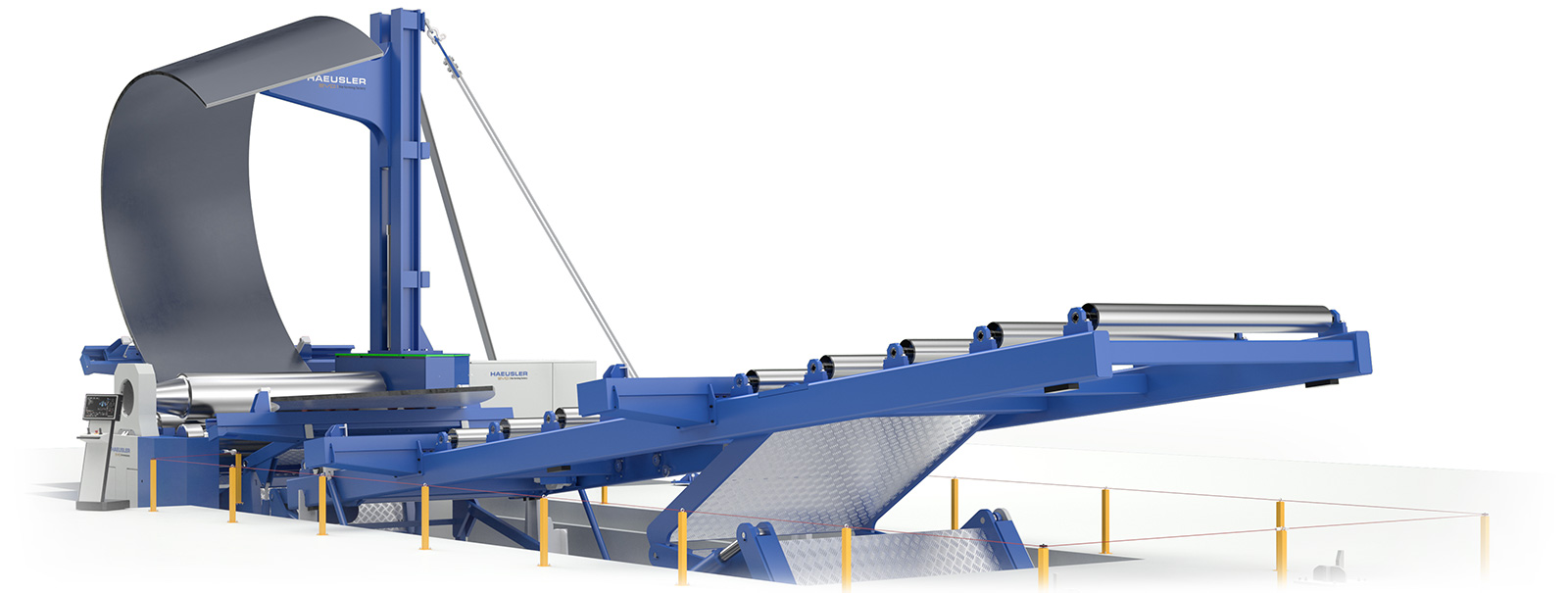

钢板输送装置
HAEUSLER（豪斯乐）开发的风力塔筒制造专用送料台，适用于在设备上快速定位和输送长板。
BENDtronic控制系统
具有最佳的操控性且操作简便，令卷制加工如同游戏般简单。
四辊卷板机
卷板机是风塔生产的核心。与适配的辅助工装一起，将板材卷制成圆柱形或圆锥形工件。在BENDtronic控制系统的帮助下，该过程几乎完全自动运行。
侧支撑装置
得益于安装在侧支撑上的机械手，对卷制工件进行最佳定位。
上支撑装置-风塔专业
支撑大直径工件的卷制.
混合动力驱动系统
HAEUSLER（豪斯乐）首创的直接电机驱动系统，是低运营成本与最高的性能的完美结合。
虚拟体验
HAEUSLER

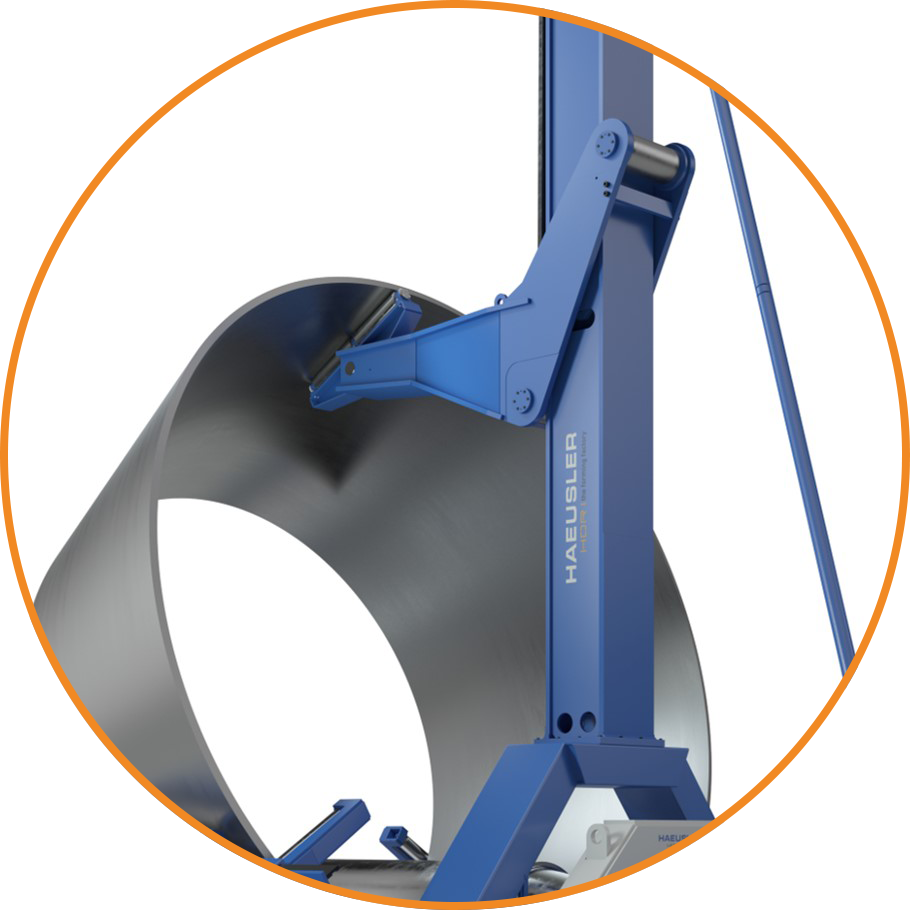

上支撑装置 - 风塔专用
HAEUSLER上支撑装置采用模块化设计，因此可提供广泛的尺寸规格和支撑高度选择。 承载能力范围为0.5 t至150 t的支撑力/支撑范围为1.5 m至15.0 m.
吊臂采用枢轴安装 方式。 可提供配备锥套回收系统 的特殊型号。 如果需要，上支撑装置亦可完全集成至设备CNC数控系统中。
HAEUSLER

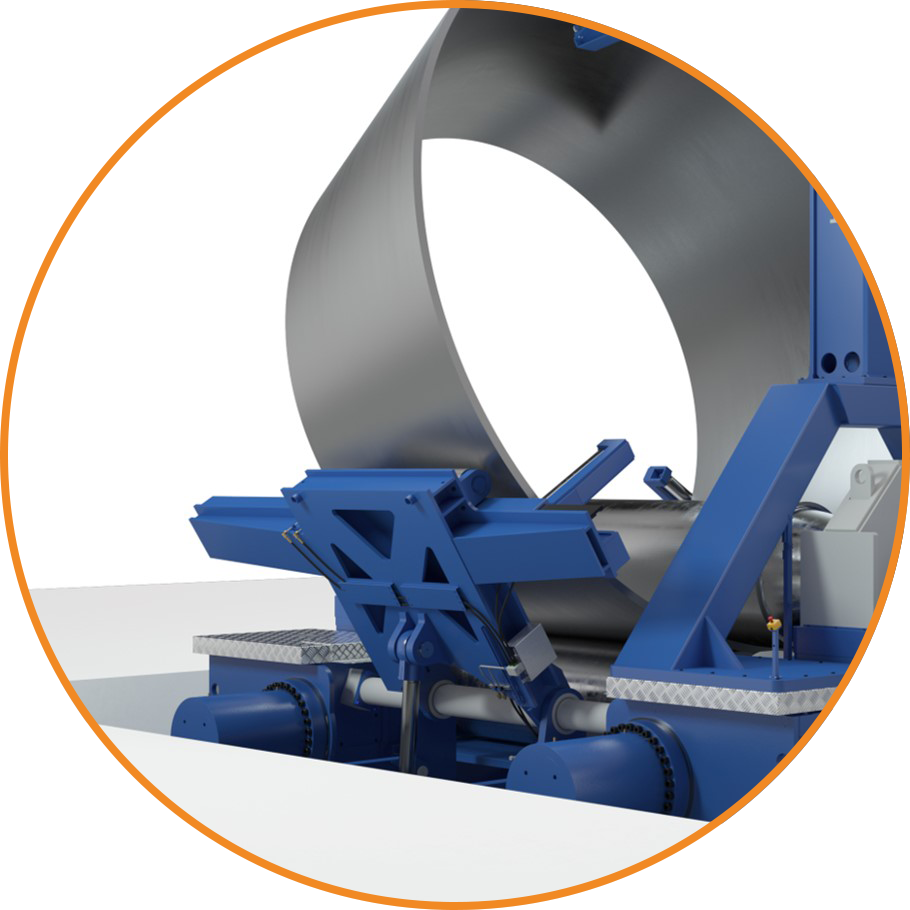

侧支撑装置 - 风塔专用
HAEUSLER侧支撑装置提供多种尺寸可选。 支撑力范围涵盖2 t至100 t。
该侧支撑装置上配备有专用 机械手 这些机械手能够在卷制过程中以及焊接前对齐板材端部 时为操作员提供最佳辅助。
在卷制锥形工件时, 可借助 机械手对齐 板材. 如果需要，包含机械手在内的侧支撑装置亦可完全集成至设备的CNC数控系统中.
HAEUSLER

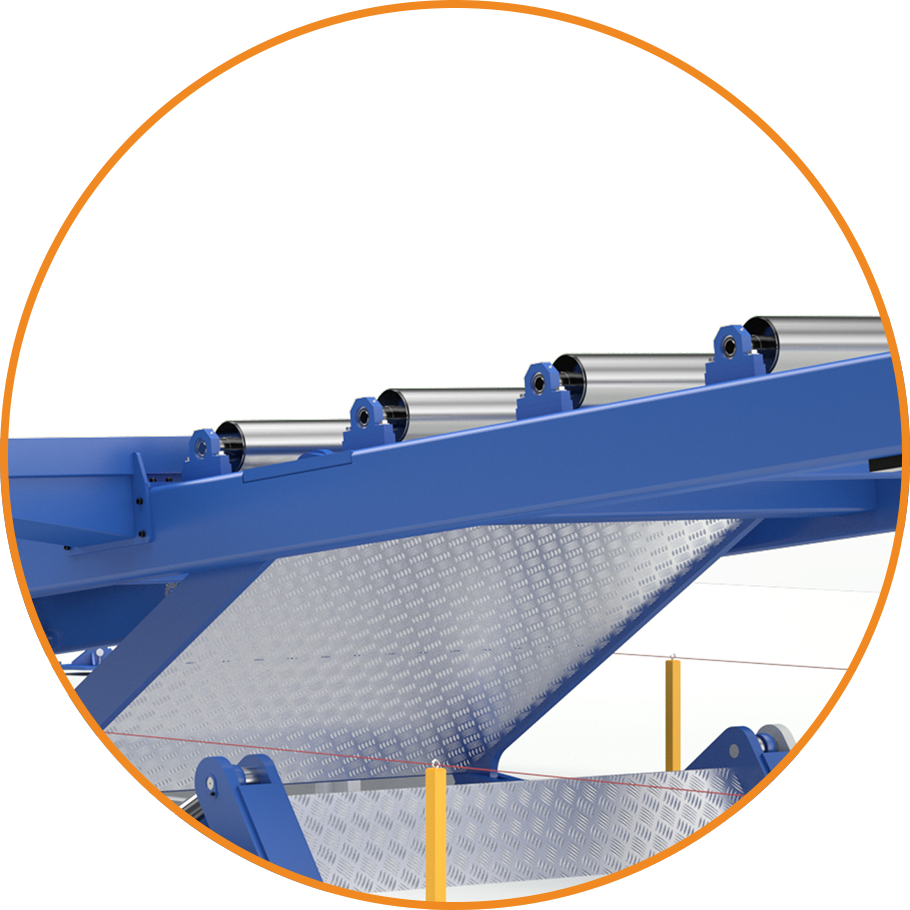

辊轮送料台 – 风塔专用
固定在地板上的辊轮送料台（适用于 > 80mm的板材）
- 在预弯过程中可摆动的辊轮送料台（适用于最大80mm的板材）
辊轮送料台上配备有专用机械手。
在卷制锥形工件时，可借助机械手对齐strong>板材。
如果需要，包含机械手在内的辊轮送料台亦可完全集成至设备的CNC数控系统中。
HAEUSLER

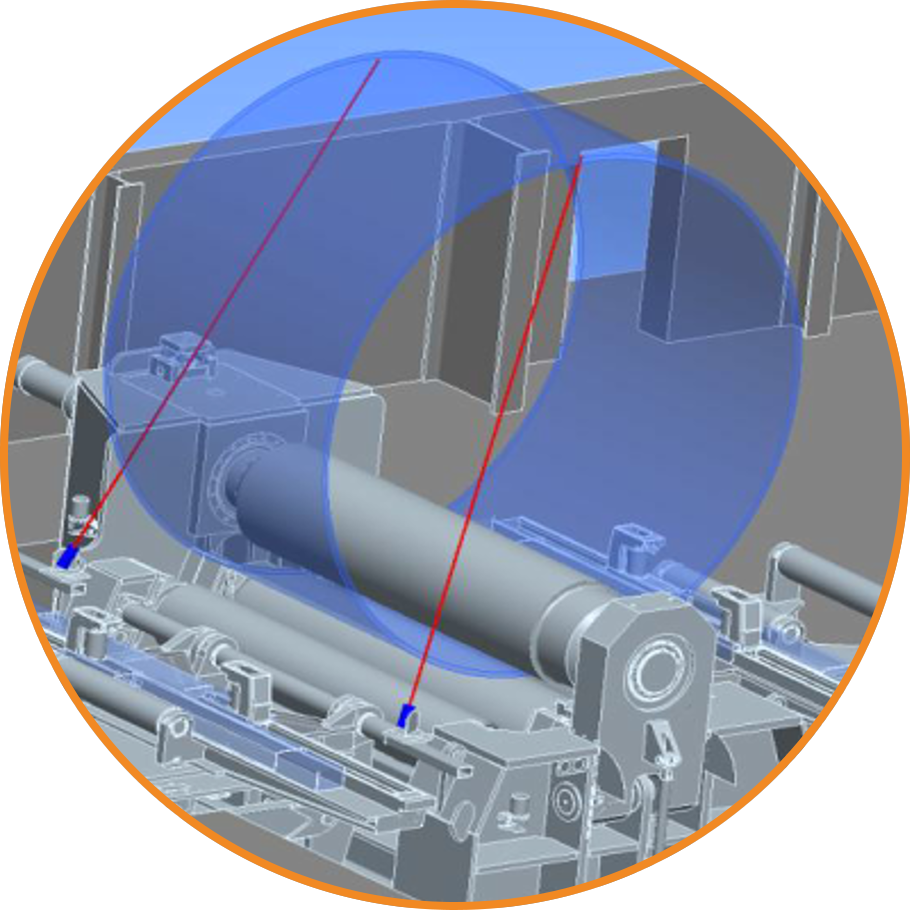

激光测量系统
简单快速的质量控制
在校准过程中，两套激光测距传感器持续测量内壳表面，并在控制系统上创建一个图形，显示实际尺寸与预设公差的偏差值以及不圆度的位置。操作人员据此可精确定位至任何不圆度区域进行校正，并即时验证校正效果。
技术参数
激光测量精度 = +- 0,5 mm
数据交换格式 = +- 0,1 mm
控制与显示 =集成于控制面板
Data exchange = PDF文档
校准过程中，操作人员可清晰识别不圆度区域并进行精确校正，校正结果可立即验证。
校准完成后，操作人员可轻松、快速地生成质量报告。
HAEUSLER品牌BENDtronic® BENDtronic®人工智能数控系统
- HAEUSLER品牌革命性的、集成了人工智能的BENDtronic®数控系统助您自主控制卷制结果。
- 该系统带有图像显示，可一个道次或多个道次地进行卷制加工。
- 该系统可用于不同形状产品的加工，例如：圆柱形筒节、管状工件、椭圆形工件、槽罐、或者其它任何复杂的几何形状。
优势
节省大量时间
质量保障
圆柱及圆锥形工件的最佳支撑
实现全自动卷制工艺
引导高刚性锥形工件
操作简单，节省时间
风塔生产设备
您的品质首选
根据您的需求找到合适的设备
HDR系列三辊卷板机 │ 全能型卷板机
性能优异
多种可能性
- 适用于厚壁
- 特别推荐用于 校准
- 甚至锥体也可以用该设备校圆
- 高工作速度和可靠性
EVO系列四辊卷板 │ 卷制加工如同游戏般简单
超越您所知的一切
- 壁厚达80 mm的最佳选择
- 工作速度快
- 购置和维护成本低
- 最高的可靠性和直观的控制
VRM系列四辊卷板 │ 性能优异 — 始终如一
完美卷制
- 壁厚80 mm 大于 80 mm的最佳选择
- 工作速度快
- 最佳卷制效果，维护成本低
- 最高的可靠性和直观的控制

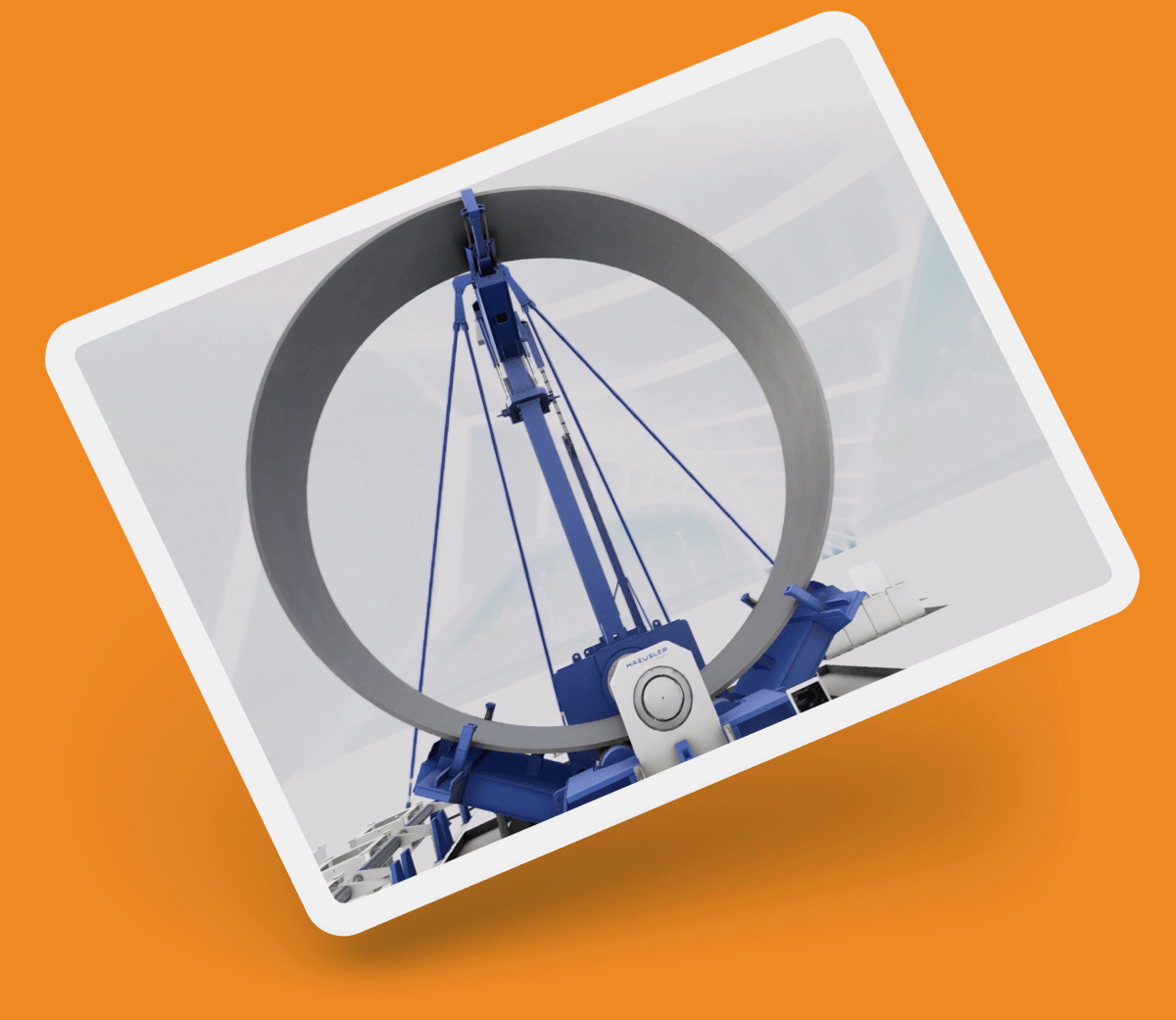

虚拟
探索我们虚拟展厅中用于风塔生产的HAEUSLER卷板机。
超越性能
改变格局
HAEUSLER卷板机不仅是高质量生产的选择，也是最佳经济性能的选择。
HAEUSLER HHDS®混合动力驱动系统
将最高效率与卓越的生产率相结合
HAEUSLER混合动力驱动系统通过采用电机和行星齿轮箱组合的方式达到极高的效率，在实际运用中意味着设备的能耗可减半。
同时，混合动力驱动系统可令工作辊旋转速度无级可调地上升至0 - 8 m/min,相较于市场上其它品牌设备几乎提高了60%，这也是提高生产效率的重要保障。
工作进度比较
能源成本比较
运营成本
相对于工作速度
• 转速提高60%以上
• 运营成本低于50%
传统的
液压驱动系统
工作辊调整和旋转由液压驱动
- 所需油量高
- 系统始终运行
- 运行成本高
- 转速有限（由于油量）
- 系统效率~ 60%%
HAEUSLER高效
混合动力驱动系统
工作辊调节和旋转是独立启动的
- 所需油量低
- 系统仅在必要时运行
- 运行成本低
- 高转速
- 系统效率~ 85%
HAEUSLER VSA® 双轴心可调的侧辊结构
可卷制厚板和小直径的工件
过全新的、受专利保护的VSA® - 侧辊双轴心可调系统，令操作者可以自由选择厚板或者是小直径工件的卷制加工。只需通过简便的卷制几何尺寸调节便可实现。
通过每个摆臂式结构的侧辊均配置两个旋转支点取代传统的一个旋转支点，可以更个性化地调节设备，选择较宽几何尺寸的旋转支点用以加工较厚的钢板，或者选择较窄几何尺寸的旋转支点来加工小直径的工件。
EVO是全球范围内唯一拥有此项特殊功能的四辊卷板机。对于我们的客户意味着能够获得与传统卷板机相比提高了85%的扭矩，用于卷制较厚的板材。

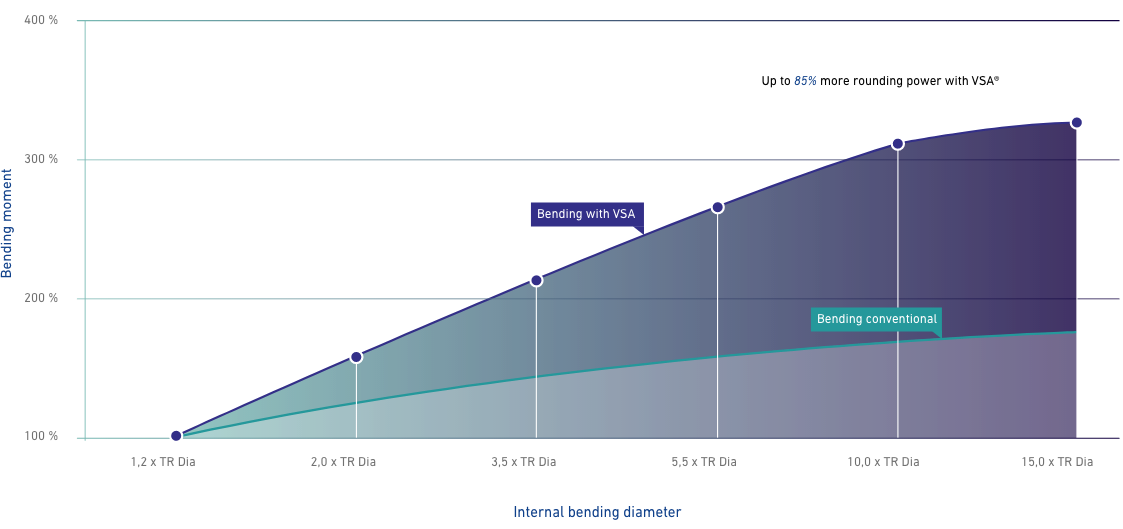

HAEUSLER VSA®-扩展了加工极限- 最多可以将卷制力矩再增加85%
灵活性与产量
•卷圆能力提高近85% – “EVO可以卷制更厚的板材”
• 没有几何尺寸限制– “EVO可以卷制极小直径工件”
•改变几何尺寸形状只需几分钟
灵感之源
VSA工艺技术
两个旋转支点取代传统的一个旋转支点
性能卓越自有原因
使用HAEUSLER设备，您可以显著降低运营成本，从而提升经济产量。这正是HAEUSLER卷板机的真正价值所在。
极具吸引力的融资选择
与我们的合作伙伴合作
对于少于24个月的期限:
- 无需首付
- 每月、每季度或每半年分期付款
- 或23个月后一次性付款
- 15%首付
- 其余部分每半年等额分期支付
初始投资
性能卓越
优势
HAEUSLER项目管理
独家总承包的合作模式使项目实施与监控更高效、更精简，助力贵方专注核心业务发展。.
基于我们80多年的国际大型项目经验以及与世界一流配套商的合作关系，您将获得代表全球最新技术、最佳商业条件的工厂。
整个项目执行期间，HAEUSLER全权负责项目的成果。在任何情况下，都不会因为各工位之间的接口不明确而造成疏漏。您购买的并非设备，而是完整的解决方案。
HAEUSLER的
附加服务
- 工厂的工程设计
- 全介质网络基础工程，如水、气、电、冷却系统及工业气体
- 土木工程文件
- 接地基础工程设计
- 排水系统和废水处理的基础工程设计
- 质量检测实验室
- 维修车间
- 备件物流
- 消耗品
- 运输和起重设备
- 现场管理与安装
- 培训
- 生产技术支持
- 维修服务
- 认证支持
- 工厂现代化改造
HAEUSLER已认证
满足DIN EN ISO 9001标准
我们根据DlN EN ISO9001进行可靠的质量管理，确保为客户提供始终如一的高品质产品和服务。.
