EVO系列四辊卷板机 │卷制加工如同游戏般简单
超越您所知的一切…
全自动卷制
借助系统的智能化信息反馈，从第一张板材开始即可实现全自动卷制加工，基本无需返工且杜绝废品出现。
了解更多
高生产效率
最简单的操作
降低维护成本
与其他卷板机相比，HAEUSLER混合动力的驱动系统HHDS可将维护成本降低50%，并将卷制速度提高60%。
最大化板材卷制范围
采用新开发并受专利保护的VSA（双轴心侧辊）结构，可以使生产能力提升85%。
时尚与功能性强的设计
时尚的外观、可靠的保护功能，同时具备最佳的可操作性。这些准则在产品研发过程中始终起着至关重要的作用。
卷制加工如同游戏般简单
最新一代集成了人工智能、且受专利保护的HAEUSLER的BENDtronic 2.0操作系统，使得操作人员从生产一开始起就能达到完美的卷制结果。
规避停机风险
采用可选的特殊传感装置可对设备进行预测性维护。从而可以减少计划外的停机时间。
HHDS - HAEUSLER混合动力驱动系统HHDS®

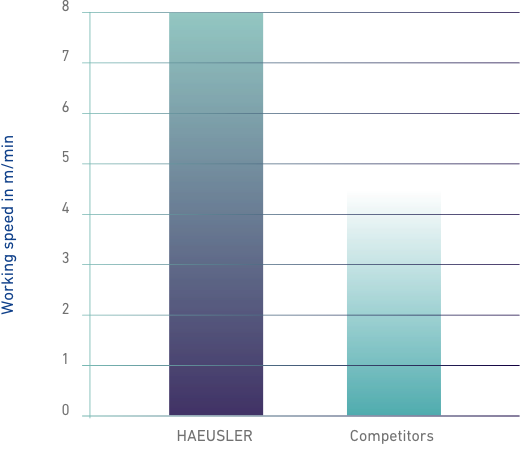

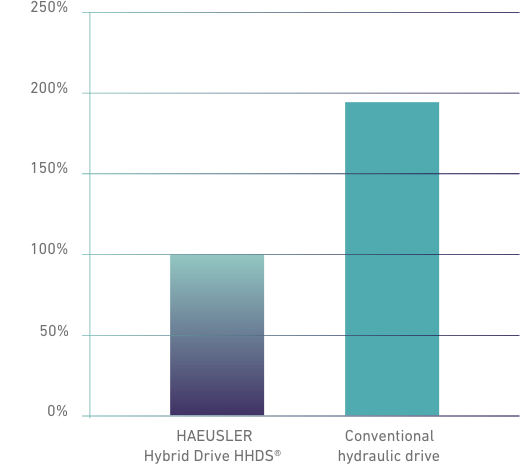

两个图示直观地说明了HAEUSLER混合动力驱动系统的两大重要优势。当卷制和校圆大直径工件时，旋转速度提高60%尤为重要。另外，通过采用HAEUSLER混合动力驱动系统将大大节省设备的维护费用。
VSA 工艺技术
可卷制厚板和小直径的工件
通过全新的、受专利保护的VSA® - 侧辊双轴心可调系统，令操作者可以自由选择厚板或者是小直径工件的卷制加工。只需通过简便的卷制几何尺寸调节便可实现。EVO是全球范围内唯一拥有此项特殊功能的四辊卷板机。对于我们的客户意味着能够获得与传统卷板机相比提高了85%的扭矩，用于卷制较厚的板材。此外，客户还可以使用非常小的可更换上辊来卷制小直径的工件。
加工范围
以下尺寸为标准产品供应，交货期短。
| 15 系列 | EVO 21015 | EVO 26015 | EVO 31015 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 210082 | 2600102 | 3100122 |
| 卷圆能力 (mminches) | 125/8 | 111/2 | 103/8 |
| 预弯能力 (mminches) | 93/8 | 93/8 | 85/16 |
| 31 系列 | EVO 21031 | EVO 26031 | EVO 31031 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 210082 | 2600102 | 3100122 |
| 卷圆能力 (mminches) | 173/4 | 155/8 | 145/8 |
| 预弯能力 (mminches) | 145/8 | 131/2 | 129/16 |
| 49 系列 | EVO 21049 | EVO 26049 | EVO 31049 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 210082 | 2600102 | 3100122 |
| 卷圆能力 (mminches) | 227/8 | 203/4 | 183/4 |
| 预弯能力 (mminches) | 183/4 | 175/8 | 165/8 |
| 71 系列 | EVO 21071 | EVO 26071 | EVO 31071 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 210082 | 2600102 | 3100122 |
| 卷圆能力 (mminches) | 281 1/8 | 251 | 237/8 |
| 预弯能力 (mminches) | 237/8 | 213/4 | 203/4 |
| 102 系列 | EVO 21102 | EVO 26102 | EVO 31102 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 210082 | 2600102 | 3100122 |
| 卷圆能力 (mminches) | 391 5/8 | 351 1/2 | 321 1/8 |
| 预弯能力 (mminches) | 321 3/8 | 291 1/4 | 271 |
| 139 系列 | EVO 26139 | EVO 31139 | EVO 41139 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 2600102 | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 421 5/8 | 381 1/2 | 331 1/8 |
| 预弯能力 (mminches) | 341 5/8 | 321 1/4 | 281 |
| 196 系列 | EVO 26196 | EVO 31196 | EVO 41196 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 2600102 | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 482 | 441 3/4 | 381 5/8 |
| 预弯能力 (mminches) | 411 5/8 | 381 3/8 | 341 1/4 |
| 283 系列 | EVO 26283 | EVO 31283 | EVO 41283 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 2600102 | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 652 3/4 | 602 3/8 | 522 1/16 |
| 预弯能力 (mminches) | 542 1/8 | 502 | 451 3/4 |
| 385 系列 | EVO 26385 | EVO 31385 | EVO 41385 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 2600102 | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 773 1/2 | 712 3/4 | 652 5/8 |
| 预弯能力 (mminches) | 652 5/8 | 602 3/8 | 542 1/8 |
| 513 系列 | EVO 26385 | EVO 31385 | EVO 41385 |
|---|---|---|---|
| 工作辊宽度 (mminches) | 2600102 | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 943 5/7 | 863 2/5 | 753 |
| 预弯能力 (mminches) | 783 | 722 5/6 | 652 5/9 |
| 680 系列 | EVO 31680 | EVO 41680 |
|---|---|---|
| 工作辊宽度 (mminches) | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 1034 | 903 1/2 |
| 预弯能力 (mminches) | 863 3/8 | 773 |
| 871 系列 | EVO 31871 | EVO 41871 |
|---|---|---|
| 工作辊宽度 (mminches) | 3100122 | 4100160 |
| 卷圆能力 (mminches) | 1184 5/8 | 1044 1/8 |
| 预弯能力 (mminches) | 1014 | 903 1/2 |
* 在板宽为2000 mm,2500 mm,3000 mm或4000 mm时，以260 MPa的屈服强度计算的卷圆能力。
* 在板宽为2000 mm,2500 mm,3000 mm或4000 mm时，以260 MPa的屈服强度计算的卷制能力。
可选配置
HAEUSLER集成人工智能的BENDTRONIC®数控系统

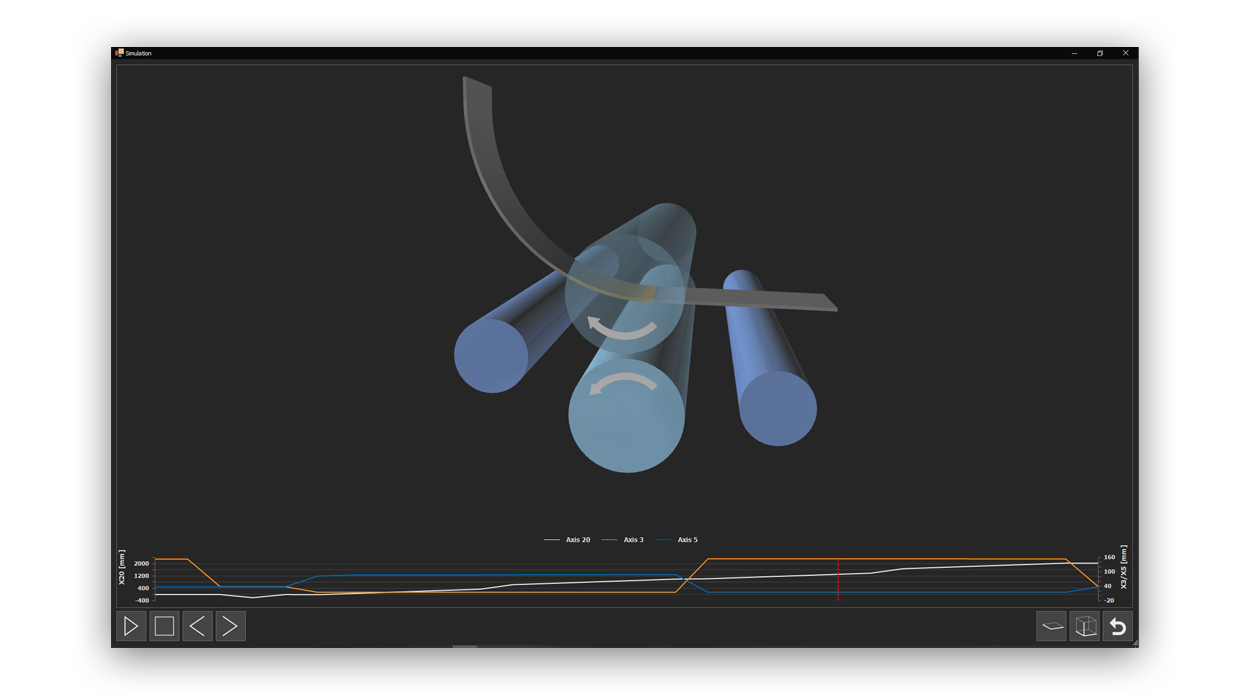

HAEUSLER品牌创新的、集成了人工智能的BENDtronic®数控系统令每个操作者不仅可以简便操作设备的每个动作，更能有效控制卷制结果。该系统带有图像显示，可一个道次或多个道次地进行卷制加工，还可用于不同形状产品的加工，例如：圆柱形筒节、管状工件、椭圆形工件、槽罐、或者其它任何复杂的几何形状。
快速反应的瞬时制动装置，实现精确卷制
标配的快速反应瞬时制动装置使操作员能够进行高精准作业。此外，该制动装置也是一个重要的安全保障，可有效防止板材意外滑出设备。
工作辊快速旋转，提高生产效率
标配的快速反应瞬时制动装置使操作员能够进行精准作业。此外，该制动装置也是一个重要的安全保障，可有效防止板材意外滑出设备。
可选 配置
可更换工作辊，用于加工小直径工件
可更换工作辊使客户能够卷制极小的直径。HAEUSLER设备配有自动识别使用中工作辊的功能，并可相应调节工作压力。
卷锥装置，用于卷制锥形工件
允许连续卷制锥角大于5°的锥形工件。
校圆时，过焊缝用的皮囊式蓄能器
在校圆过程中，焊接筒体被夹在上辊和下辊之间。当筒体旋转时，焊缝在上辊和下辊之间重复通过。蓄能器使下辊能够灵活地适应厚度的增加，从而防止工作辊轴承和驱动系统过载。
可选辅助工装
上支撑装置，简化大直径工件卷制
上支撑装置简化了大直径工件的卷制，因为在卷制过程中钢板可得以保持并支撑在12点钟的位置。
侧支撑装置，简化大直径工件卷制
侧支撑装置安装在设备两侧，并在卷制大直径时为操作员提供支撑。
辊轮式送料系统，可快速轻松地将板材送入设备
辊轮式送料系统（也可加选对中装置）简化了设备的装载。钢板被放置在辊道上并被运输到设备中。
EVO系列四辊卷板机的应用领域
卷制工艺的进化
低运营成本、提高生产效率，且易于操控：HAEUSLER EVO系列产品集众多显著优点于一身。EVO系列常用于以下行业：
